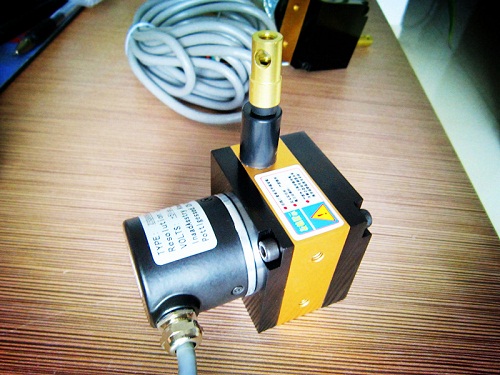

4~20mA電阻式拉繩位移傳感器輸出為電流信號，常用的KTC、LS等電位計原理的位移傳感器，在內部都裝有一個電位器，也就是滑動變阻器，如果輸出為電壓信號，輸入的電壓是多少v，就是多少v的電壓，輸出電壓有0-5v、0-10v、0-24v可供選擇，如果選擇電流信號輸出，輸出的信號就是4～20mA，4~20mA電流拉繩位移傳感器內部不僅僅是一個滑動變阻器了，這就要根據輸出的信號增加電路轉換模塊芯片，因?yàn)殡娮枋遣豢赡苡须娏餍盘?hào)輸出的。
4~20mA電阻尺拉繩位移傳感器通過調節電壓或電流的大小，來確定輸出信號的模式，由拉繩傳感器的輪轂鏈接在電阻的滾軸上，旋轉電阻器在通過轉換模塊輸出電流信號、電壓信號、電阻信號，拉線位移傳感器的測量行程根據內部輪轂的直徑?jīng)Q定電位器的行程，測量行程的距離影響了輪轂的大小，在超出一定的量程是，拉線傳感器達不到電位器測量行程時，可在電阻尺位移傳感器內部增加變速輪，以滿足測量行程的需要。
|
